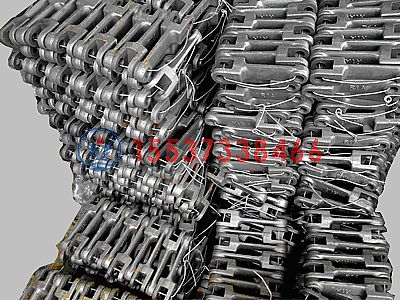

模鍛鏈條及鏈輪

作者豐泉機械來源豐泉機械瀏覽發布時間 15/05/10

產品說明：

序號	型號	P	T	t	b	d	h	抗拉強度
序號	型號	mm						KN
1	S16	100	30	14	16	φ14	27	150
2	Z16	100	40	18	20	φ17	35	260
3	S20	125	34	16	18	φ17	33	250
4	Z20	125	50	24	26	φ20	45	350
5	S25	160	48	23	25	φ20	39	350
6	Z25	160	58	28	30	φ25	55	550
7	3002	142	46	22	24	φ25	50	350
8	3003	142	64	29	31	φ25	50	500
9	3006	200	65	30	33	φ32	70	750
10	Ms55	200	80	35	38	φ28	70	650
11	ML40	200	48	23	25	φ25	58	500
12	MS63	200	70	30	33	φ32	80	900
13	MG20	200	70	27	29	φ35	70	850

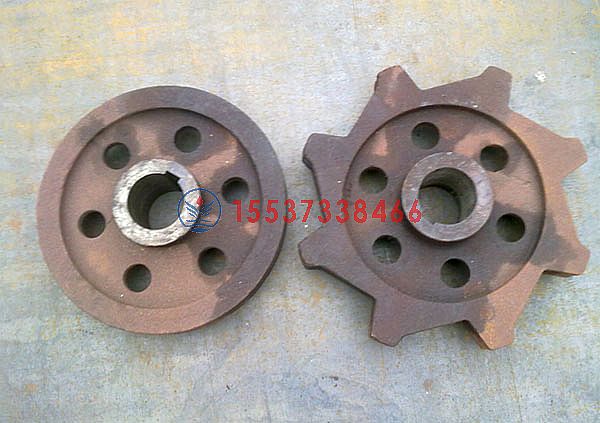

頭輪
齒輪	Z-8							Z-9		Z-11		Z-10		Z-10
節距			100	125	160	200	250	125		125		100		200
頂圓直徑			278	350	438	540	700	388		470		340		700
尾輪
頂圓直徑			230	290	370	450	580	320		230		420
內孔			60	65	85	110	125	60		85		85		125
型號	67#							80#						40#
節距	58.623							80						40
齒數頂圓直徑	12 245	13 260	14 280	15 300	16 320	18 360	20 390	12 336	13 360	15 411	17 465	18 485	20 510	12 245
內孔	50							50	50	50	60	65
材料	HT150-2000
