高溫水冷螺旋輸送機技術特征及實用效果
高溫水冷螺旋輸送機技術特征及實用效果
時間:2020/6/17 10:28:07
高溫水冷螺旋輸送機技術特征及實用效果
    螺旋輸送機,具體牽涉一種結構簡單,輸送管道內通有循環冷卻水,用于與高溫物料熱量交換的高溫水冷螺旋輸送機。
    為實現上述目的,本技術采用以下技術方案:一種高溫水冷螺旋輸送機,包括驅動裝置、螺旋葉片、主軸及輸送管道,所述主軸設置在輸送管道內,主軸包括若干依次連接的分軸;所述分軸上設有懸掛器,懸掛器一端通過螺栓與輸送管道內壁連接,且懸掛器套設在分軸上;所述螺栓葉片設置在分軸上;所述主軸末端通過聯軸器與驅動裝置連接;所述輸送管道靠近驅動裝置一端的上方設有進料口,所述輸送管道另一端設有出料口;所述輸送管道為雙層結構,輸送管道雙層結構之間形成內部冷卻腔,所述內部冷卻腔靠近驅動裝置一端設有水泵,內部冷卻腔另一端設有冷卻倉,所述冷卻倉與水泵連接。
    當主軸所需長度較長時,可采用若干分軸依次連接的方法形成一個較長的主軸,同時由于分軸組合的長度原因,需要用懸掛器支撐住各分軸,防止分軸之間的連接因為重力的作用導致跳動較大,對運行過程中的機器造成極大的損傷。在輸送管道內形成一個內部冷卻腔,并連接水泵和冷卻倉,使冷卻液在輸送管道內能夠進行循環流動,保證輸送管道的熱傳導能夠達到良好的效果。
    作為優選,所述分軸一端設有鍵槽,分軸另一端設有軸轂,各分軸之間通過鍵連接。鍵連接可以方便分軸之間的拆卸,并且由于懸掛器的保護,分軸之間不會出現太大的震動現象。
    作為優選,所述輸送管道下方還設有可供輸送管道放置的U型架。

    作為優選,所述輸送管道上方還設有若干個外部連接環??梢员WC螺旋輸送機能夠適應不同的工作環境。

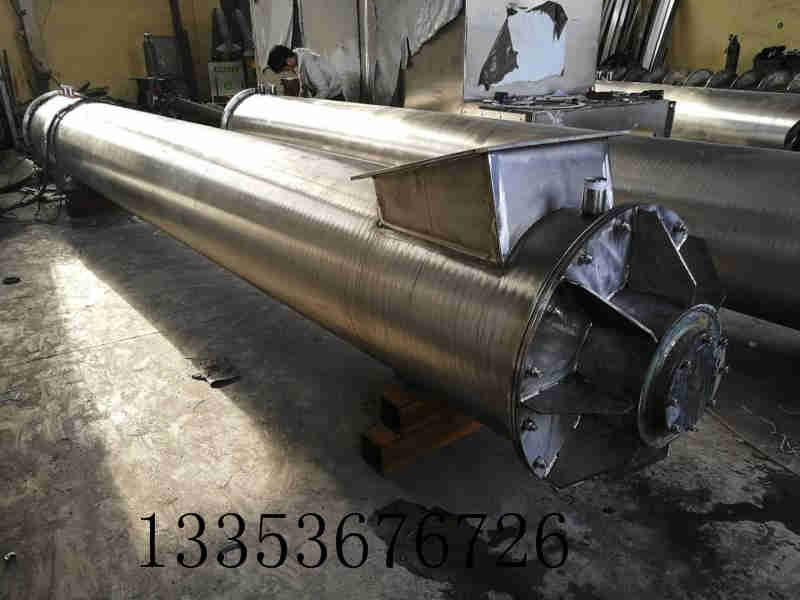

高溫水冷螺旋輸送機

本技術的有益效果:
(1)結構簡單,能夠根據長度需求組裝或拆卸;
(2)輸送管道內通有循環水,熱量交換快。

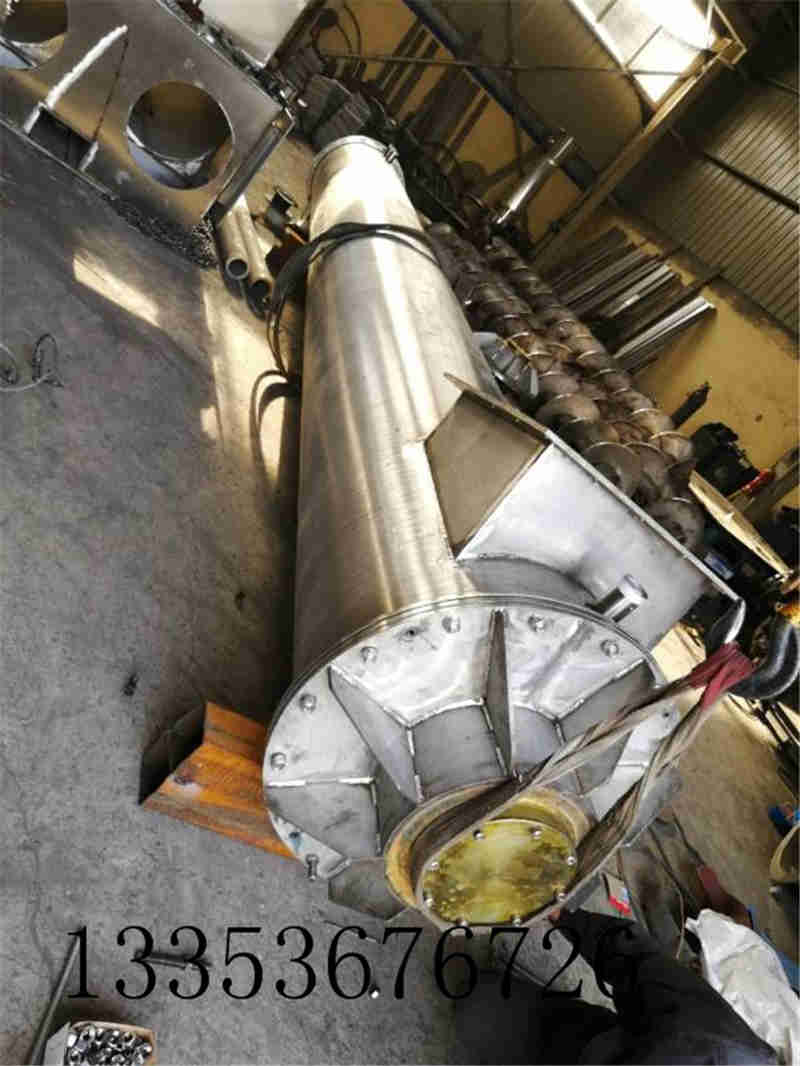

高溫水冷螺旋輸送機1
高溫水冷螺旋輸送機結構圖
驅動裝置1、進料口2、螺旋葉片3、主軸4、輸送管道5、懸掛器6、外部連接環7、內部冷卻腔8、水泵9、冷卻倉10、U型架11、出料口12。
當主軸所需長度較長時,可采用若干分軸依次連接的方法形成一個較長的主軸,同時由于分軸組合的長度原因,需要用懸掛器支撐住各分軸,防止分軸之間的連接因為重力的作用導致跳動較大,對運行過程中的機器造成極大的損傷。在輸送管道內形成一個內部冷卻腔,并連接水泵和冷卻倉,使冷卻液在輸送管道內能夠進行循環流動,保證輸送管道的熱傳導能夠達到良好的效果。
